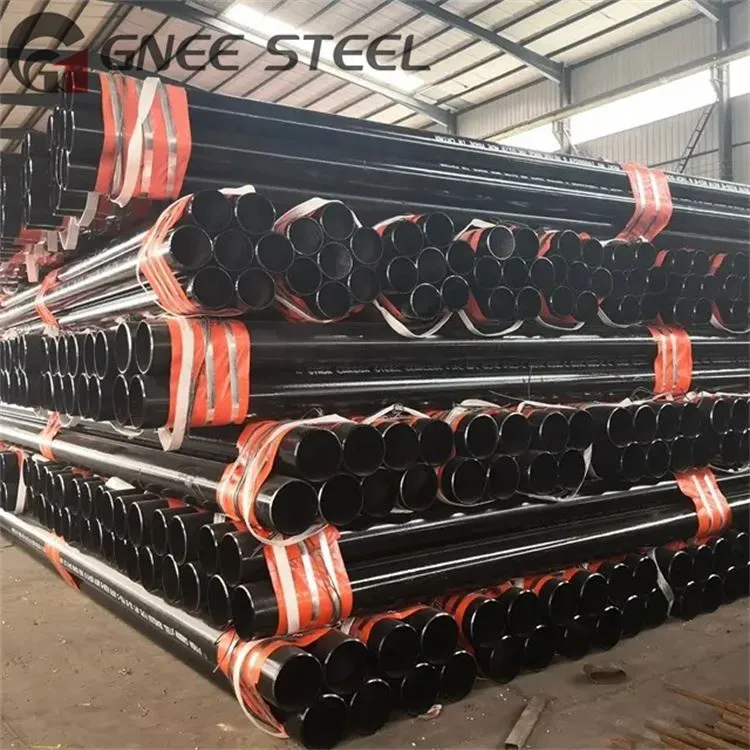

A106 গ্রেড B কার্বন ইস্পাত বিজোড় পাইপ

106B বিজোড় ইস্পাত পাইপের রাসায়নিক গঠন: কার্বন 0.30 এর থেকে কম বা সমান, ম্যাঙ্গানিজ: 0.29~1৷{11}} 6, ফসফরাস: 0-এর চেয়ে কম বা সমান৷{15}}৩৫, সালফার: 0-এর চেয়ে কম বা সমান৷{19}}৩৫, সিলিকন: 0-এর চেয়ে বড় বা সমান {21}}.10, ক্রোমিয়াম: 0.40 এর থেকে কম বা সমান, নিকেল: 0.40 এর থেকে কম বা সমান, তামা: 0.40 এর থেকে কম বা সমান, মলিবডেনাম: 0.15 এর থেকে কম বা সমান, ভ্যানডিয়াম: 0.08 এর চেয়ে কম বা সমান, প্রসার্য শক্তি: 415MPa এর চেয়ে বেশি বা সমান, ফলন শক্তি: 240MPa, বাইরের ব্যাস 21.3~762mm, প্রাচীর বেধ 3.0~140mm,
A106 Gr B বিজোড় কার্বন ইস্পাত পাইপভাল যান্ত্রিক বৈশিষ্ট্য এবং জারা প্রতিরোধের আছে. এটি সাধারণত তেল এবং গ্যাস শোধনাগার, বিদ্যুৎ কেন্দ্র এবং উচ্চ-চাপের তরল পরিবহন পাইপলাইনগুলির মতো উচ্চ তাপমাত্রা এবং চাপ সহ্য করার জন্য পাইপলাইনের উপাদানগুলি তৈরি করতে ব্যবহৃত হয়।

ASME SA / ASTM A106 GR.B কার্বন ইস্পাত বিজোড় পাইপ এবং টিউব রাসায়নিক গঠন :

রাসায়নিক রচনা (%)
শ্রেণী	C(সর্বোচ্চ)	Mn	Si(মিনিট)	Cu(সর্বোচ্চ)	নি(সর্বোচ্চ)	কোটি (সর্বোচ্চ)	Mo(সর্বোচ্চ)	V(সর্বোচ্চ)	P(সর্বোচ্চ)	S(সর্বোচ্চ)
B	0.3	0.29~1.06	0.1	0.4	0.4	0.4	0.15	0.08	0.035	0.035

A 106 গ্রেড B IBR পাইপ এবং টিউব যান্ত্রিক বৈশিষ্ট্য:

যান্ত্রিক বৈশিষ্ট্য:
শ্রেণী	প্রসার্য শক্তি (Mpa), ন্যূনতম।	ফলন শক্তি (Mpa), ন্যূনতম।
B	415	240

কার্বন ইস্পাত বিজোড় চাপ পাইপ এবং টিউব সহনশীলতা:

এনপিএস	1/8″ থেকে 1 1/2″	1 1/2″ থেকে 4″ এর বেশি	4″ থেকে 8″ এর বেশি	8″ থেকে 18″ এর বেশি	18" থেকে 26" এর বেশি	26" থেকে 34" এর বেশি	34″ থেকে 48″ এর বেশি
OD সহনশীলতা	+/- 0.4	+/- 0.8	+1.6, -0.8	+2.4, -0.8	+3.2, -0.8	+4.0, -0.8	+4.8, -0.8
WT সহনশীলতা	+/- 12.5%
ওজন সহনশীলতা	+10%, -3.5%

A106 গ্রেড B বিজোড় পাইপ

প্রাচীর বেধ ইতিবাচক বিচ্যুতির জন্য কোন মান নেই, কিন্তু একটি ওজন সীমা আছে। যেকোনো স্টিলের পাইপের ওজন নির্দিষ্ট মানের 10% এর বেশি এবং 3.5% এর কম হওয়া উচিত নয়।
দৈর্ঘ্য: স্থির-দৈর্ঘ্যের ইস্পাত পাইপের অনুমোদিত দৈর্ঘ্যের বিচ্যুতি হল +6/-0মিমি।
বাঁক: সমাপ্ত পাইপ মোটামুটি সোজা হতে হবে।
শেষ আকৃতি: অন্যথায় নির্দিষ্ট করা না থাকলে, ইস্পাত পাইপগুলি নিম্নলিখিত বিধান অনুসারে সরবরাহ করা হবে:
48.3 মিমি এর চেয়ে কম বা সমান ইস্পাত পাইপ ঐচ্ছিক। সমস্ত প্রাচীর বেধের পাইপের প্রান্তগুলিকে চ্যাপ্টা প্রান্তের মুখগুলিতে বা বেভেল সহ সমতল প্রান্তের মুখগুলিতে কাটা উচিত।
60.3 মিমি এর চেয়ে বড় বা সমান ইস্পাত পাইপের জন্য, পাইপের প্রাচীরের পুরুত্ব পুরু পাইপের চেয়ে বড় হওয়া উচিত নয় এবং বেভেল সহ সমতল মুখ থাকা উচিত। পাইপ অক্ষের উল্লম্ব রেখার লম্ব পরিমাপ করা বেভেলের মসৃণ প্রান্তের বেভেল কোণ হল 30 ডিগ্রি +5/-0 ডিগ্রি, যার মূল ভোঁতা প্রান্তটি 1.6±0.8 মিমি। 60.3 মিমি এর চেয়ে বড় বা সমান ইস্পাত পাইপ। পাইপের প্রাচীরের পুরুত্ব ঘন পাইপের চেয়ে বড় হলে, এটিকে সমতল প্রান্তে কাটা উচিত।
