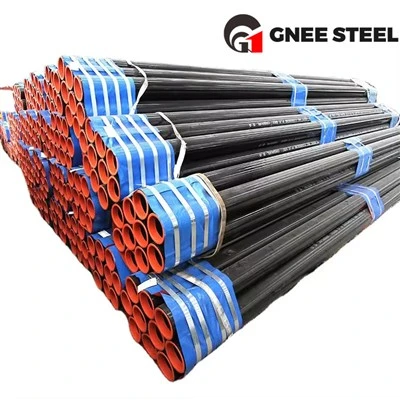

API 5L গ্রেড X65 PSL2 ERW পাইপ
API 5L গ্রেড X65 PSL2 ERW পাইপ(ইলেকট্রিক রেজিস্ট্যান্স ওয়েল্ডেড) একটি উচ্চ-শক্তির লাইন পাইপ গ্রেড। এটি উচ্চ- ফ্রিকোয়েন্সি কারেন্ট ব্যবহার করে একটি স্টিলের কয়েলের প্রান্তগুলিকে গরম করে এবং তারপরে যান্ত্রিকভাবে একটি অনুদৈর্ঘ্য ঢালাই তৈরি করার জন্য তাদের একসাথে চাপ দিয়ে তৈরি করা হয়।
X65একটি ন্যূনতম ফলন শক্তি প্রতিনিধিত্ব করে65,000 psi (450 MPa).
PSL2ইঙ্গিত করে যে পাইপটি পণ্যের স্পেসিফিকেশন লেভেল 2 পূরণ করে, যার মধ্যে বাধ্যতামূলক প্রভাব কঠোরতা পরীক্ষা, কঠোর রাসায়নিক গঠন নিয়ন্ত্রণ এবং সম্পূর্ণ তাপ সনাক্তযোগ্যতা অন্তর্ভুক্ত রয়েছে।
ERW (HFW)প্রক্রিয়াটি সুবিধা প্রদান করে যেমন টাইট প্রাচীর বেধ সহনশীলতা, চমৎকার গোলাকারতা এবং উচ্চ উত্পাদন দক্ষতা, এটি মাঝারি-থেকে-বড় ব্যাসের তেল এবং গ্যাস সংগ্রহ এবং বিতরণ লাইনের জন্য আদর্শ করে তোলে।
বিশেষ করে মাঝারি-চাপ সংগ্রহ এবং বিতরণ লাইনের জন্য সেরা মূল্যের X65 PSL2 ERW সমাধান পান৷
API 5L X65 PSL2 ERW পাইপ স্পেসিফিকেশন টেবিল
| আইটেম | বর্ণনা |
| স্ট্যান্ডার্ড | API Spec 5L (46 তম সংস্করণ বা পরবর্তী) |
| গ্রেড | X65 / L450 |
| পণ্য স্পেসিফিকেশন স্তর | পিএসএল 2 |
| ঢালাই প্রকার | ERW / HFW (ইলেকট্রিক রেজিস্ট্যান্স ওয়েল্ডেড / হাই-ফ্রিকোয়েন্সি ওয়েল্ডেড) |
| বাইরের ব্যাস (OD) | 2 3/8" - 24" (60.3 মিমি - 610 মিমি) |
| দেয়ালের বেধ (WT) | 3.2 মিমি - 22 মিমি (ওডির উপর নির্ভর করে) |
| শেষ শেষ | বেভেলড এন্ড (BE), প্লেইন এন্ড (PE) |
| দৈর্ঘ্য | একক র্যান্ডম (SRL), ডাবল র্যান্ডম (DRL), স্থির দৈর্ঘ্য |
API 5L X65 উপাদান বৈশিষ্ট্য এবং রাসায়নিক রচনা
যান্ত্রিক বৈশিষ্ট্য (API 5L X65 PSL2)
PSL2 ফলন এবং প্রসার্য শক্তির জন্য সর্বনিম্ন এবং সর্বোচ্চ উভয় সীমা নির্দিষ্ট করে।
| সম্পত্তি | মান (গ্রেড X65 / L450 PSL2) |
| ফলন শক্তি | 450 - 600 MPa (65,300 - 87,000 psi) |
| প্রসার্য শক্তি | 535 - 760 MPa (77,600 - 110,200 psi) |
| প্রসার্য অনুপাত থেকে ফলন | 0.93 এর থেকে কম বা সমান |
| দৃঢ়তা (চার্পি ভি-খাঁজ) | 0 ডিগ্রিতে বাধ্যতামূলক পরীক্ষা |
রাসায়নিক রচনা (API 5L X65 Max % - PSL2 ঝালাই)
ওয়েল্ডেড পাইপের জন্য কার্বন সীমা (ERW) সাধারণত জোড়যোগ্যতা উন্নত করার জন্য বিজোড়ের চেয়ে কম।
| উপাদান | বিষয়বস্তু (সর্বোচ্চ %) |
| কার্বন (C) | 0.22 |
| ম্যাঙ্গানিজ (Mn) | 1.45 |
| ফসফরাস (P) | 0.025 |
| সালফার (এস) | 0.015 |
| সিলিকন (Si) | 0.45 |
| কার্বন সমতুল্য (CEiiw) | 0.43 এর থেকে কম বা সমান |
API 5L X65 পাইপ ওয়াল পুরুত্ব টেবিল
ASME B36.10 প্রতি সাধারণ NPS আকারের জন্য স্ট্যান্ডার্ড প্রাচীর বেধ (মিমি):
| এনপিএস | OD (মিমি) | SCH 20 | SCH 40 (STD) | SCH 80 (XS) |
| 6" | 168.3 | 4.78 | 7.11 | 10.97 |
| 8" | 219.1 | 6.35 | 8.18 | 12.70 |
| 12" | 323.8 | 6.35 | 10.31 | 12.70 |
| 16" | 406.4 | 7.92 | 12.70 | 12.70 |
| 24" | 610.0 | 9.53 | 12.70 | 12.70 |
API 5L পাইপের আকার এবং সহনশীলতা টেবিল
| সম্পত্তি | নামমাত্র ব্যাস (D) | সহনশীলতা |
| বাইরে ব্যাস (OD) | 60.3 মিমি < D 610 মিমি থেকে কম বা সমান | ± 0.0075 D |
| দেয়ালের বেধ (WT) | সমস্ত বেধ | +15.0%, -12.5% |
| বৃত্তাকার-এর-বাইরে | ঢালাই seam বাদে | 0.015 D |
| সরলতা | সম্পূর্ণ দৈর্ঘ্য | 0.2% L এর থেকে কম বা সমান |
API 5L X65 পাইপ চাপ তাপমাত্রা রেটিং
API 5L পাইপের জন্য রেট করা চাপ সাধারণত ব্যবহার করে গণনা করা হয়বার্লোর সূত্র: P=2St/D×F
P: অভ্যন্তরীণ নকশা চাপ.
S: নির্দিষ্ট ন্যূনতম ফলন শক্তি (X65 এর জন্য 450 MPa)।
t: নামমাত্র প্রাচীর বেধ.
ডি: বাইরে ব্যাস।
F: ডিজাইন ফ্যাক্টর (সাধারণত প্রতি শিল্পের মান 0.72)।
তাপমাত্রা হ্রাস করার কারণগুলি:তাপমাত্রা বৃদ্ধির সাথে সাথে পাইপের শক্তি হ্রাস পায়।
-29 ডিগ্রী থেকে 121 ডিগ্রী : ফ্যাক্টর 1.0 (কোন কমানো নেই)
149 ডিগ্রী : ফ্যাক্টর 0.967
204 ডিগ্রী : ফ্যাক্টর 0.900
API 5L X65 ERW পাইপ আবরণ প্রদান করা হয়েছে
মাটি বা পরিবেশগত ক্ষয় রোধ করার জন্য, ERW পাইপগুলিকে প্রায়শই নিম্নলিখিত আবরণ দেওয়া হয়:
3LPE (তিন-স্তর পলিথিন): সবচেয়ে সাধারণ বাহ্যিক জারা আবরণ (FBE প্রাইমার + আঠালো + PE বাইরের স্তর)।
FBE (ফিউশন বন্ডেড ইপোক্সি): চমৎকার আনুগত্য সঙ্গে একক বা দ্বৈত স্তর epoxy পাউডার.
3LPP (তিন-স্তর পলিপ্রোপিলিন): উচ্চ-তাপমাত্রা অপারেটিং পরিবেশের জন্য উপযুক্ত।
বার্নিশ / কালো পেইন্ট: স্টোরেজ এবং ট্রানজিটের সময় স্বল্পমেয়াদী-মরিচা প্রতিরোধের জন্য ব্যবহৃত হয়।
অভ্যন্তরীণ ইপোক্সি আস্তরণের: ঘর্ষণ হ্রাস এবং প্রবাহ দক্ষতা উন্নত.
API 5L X65 PSL2 ERW পাইপের জন্য পরীক্ষা
| টেস্ট আইটেম | বর্ণনা |
| হাইড্রোস্ট্যাটিক পরীক্ষা | কোন ফুটো নিশ্চিত করতে 100% পাইপ পরীক্ষা করা হয়। |
| সমতল পরীক্ষা | ERW এর জন্য অনন্য, এটি জোড় এবং উপাদানের নমনীয়তা পরীক্ষা করে। |
| নন-ধ্বংসাত্মক পরীক্ষা (এনডিটি) | অতিস্বনক (ইউটি) বা জোড় সীম উপর ইলেক্ট্রোম্যাগনেটিক পরীক্ষা. |
| Charpy ইমপ্যাক্ট টেস্ট (CVN) | PSL2-এর জন্য বাধ্যতামূলক শরীরের শক্ততা এবং ঢালাই তাপ-প্রভাবিত অঞ্চল পরীক্ষা করা। |
| গাইডেড-বেন্ড টেস্ট | জোড়ের অখণ্ডতা এবং ফিউশন নিশ্চিত করে। |
| ম্যাক্রোস্কোপিক পরীক্ষা | ওয়েল্ড সীমের ধাতব কাঠামো এবং ফিউশন পরীক্ষা করে। |
API 5L X65 PSL2 ERW পাইপ কারখানা
API 5L X65 PSL2 রেজিস্ট্যান্স ঢালাই পাইপ পরীক্ষার সরঞ্জাম
API 5L X65 PSL2 ERW কার্বন ইস্পাত পাইপ শংসাপত্র
FAQ
ERW পাইপ এবং সাধারণ পাইপের মধ্যে পার্থক্য কী?
ERW পাইপগুলি রোলিং এবং ওয়েল্ডিং ইস্পাত স্ট্রিপ দ্বারা তৈরি করা হয়, যার ফলে একটি অনুদৈর্ঘ্য ওয়েল্ড সীম হয়। তারা অফার করেকম খরচ, উচ্চ দক্ষতা, এবং খুব অভিন্ন প্রাচীর বেধ, এগুলিকে আদর্শ মাঝারি-থেকে-নিম্ন চাপের পরিবহনের জন্য আদর্শ করে তোলে৷ বিপরীতে, "স্বাভাবিক" বিজোড় পাইপগুলি শক্ত ইস্পাত বিলেট ছিদ্র করে তৈরি করা হয় এবং রয়েছেকোন ঝালাই seam এ সব; তারা আরও অভিন্ন কাঠামো প্রদান করে এবং চরম চাপ এবং তাপমাত্রা সহ্য করতে পারে, উচ্চ-নিরাপত্তা, জটিল অপারেটিং অবস্থার জন্য তাদের আরও উপযুক্ত করে তোলে।
API 5L X60 এবং X65 এর মধ্যে পার্থক্য কি?
মধ্যে প্রাথমিক পার্থক্যAPI 5L X60এবংAPI 5L X65তাদেরশক্তি ফলন. X65 প্রায়8% শক্তিশালীX60 এর চেয়ে, যা ইঞ্জিনিয়ারদের উপাদান এবং শিপিং খরচ বাঁচাতে উচ্চ চাপ বা পাতলা দেয়াল সহ পাইপলাইন ডিজাইন করতে দেয়।
